Machine Level Programming III Procedures

Stack Structure(栈 in x86-64)

栈增长方向： 栈朝着低地址方向增长，程序通过栈传递潜在数据、控制信息和数据，以及分配本地数据。

栈指针 %rsp： 栈指针始终指向栈顶（当前最低地址），是操作栈的核心。

关键作用：

• 临时存储函数调用的局部变量、返回地址和寄存器内容。
• 实现函数调用的顺序关系，保证程序执行逻辑的正确性。

在绘制栈的结构时，我们将低地址放在上面称为“bottom”，高地址放在底部称为“top”（不知道为什么，反正大家都这样画），初始时栈顶指针位于最低端，数据先进后出。

1.Push

pushq Src（将四字压入栈）。

操作数Src可以是一个寄存器，立即数或一个内存地址中的值。

之后%rsp会减少8字节，而操作数压入了原%rsp的地址。

2.Pop

popq Dest（从栈中取出四字）

从%rsp当前位置取出四字存储到Dest，然后%rsp增加8字节。

Calling Conventions(调用约定)

1.Passing control（call 和 ret 语句）

在 x86-64 架构中，过程调用（function call） 和 返回（return） 使用栈来管理调用的顺序和返回的地址。我们需要用到call和ret语句：

指令	描述
call Label	过程调用
call *Operand	过程调用
ret	从过程调用中返回

在反汇编过程得到的代码中的后缀-q只是用来强调这是x86-64版本的调用和返回。

example：

0000000000400540 <multstore>:
  // x in %rdi, y in %rsi, dest in %rdx
    ...
  400541: mov    %rdx,%rbx
  400544: callq  400550 <mult2>
  // t in %rax
  400549: mov    %rax,(%rbx)
    ...

0000000000400550 <mult2>:
  // a in rdi, b in %rsi
  400550: mov    %rdi,%rax
  400553: imul   %rsi,%rax
  // s in %rax
    ...
  400557: retq

我们此时假设栈顶%rsp位于0x120，%rip=0x400544（%rip是程序计数器，与rest in peace无关）表示当前指令地址位于0x544，即call指令；

之后，call指令将下一个指令地址0x400549写入栈顶，同时栈顶%rsp减少8为变为0x118，而%rip记录实际调用的指令地址：0x400550；

当到达ret指令时，会假定栈顶有一个可以跳转的地址，弹出该地址后使程序继续从该地址运行。

2.Passing data

对于程序中的数据流(Procedure Data Flow)，前六个参数（Arg 1...Arg 6）会被存放在%rdi，%rsi，%rdx，%rcx，%r8，%r9六个寄存器中，返回值位于寄存器%rax，而之后的参数会被存储在栈中。

注意：仅在需要时分配栈空间 (Only allocate stack space when needed)。

example：

前述汇编代码的源代码如下：

void multstone(long x, long y, long *dest){
    long t = mult2(x, y);
    *dest = t;
}
long mult2(long, a, long b){
    long s = a * b;
    return s;
}

3.Managing local data

基于栈的语言Stack-Based Languages

如C、Pascal、Java等支持递归的语言，其代码必须是 可重入(Reentrant) 的,，即允许对同一过程的多次同时实例化。于是需要某些地方存储每个实例化的状态，包括参数、局部变量以及返回指针。

栈的规则是后进先出(LIFO)，不论是数据还是指令（地址）。

栈帧 (Stack Frame):

• 栈帧是栈中的一个逻辑区块，表示单个函数调用的执行上下文。（即单个过程实例化的状态）
• 每次函数调用时，分配一个新栈帧；函数返回时，销毁对应的栈帧。
• 栈帧的内容包括：
  • 返回信息： 存储函数返回时所需的地址或其他信息。
  • 局部变量： 函数内部声明的变量。（如果需要）
  • 临时空间：程序运行过程中临时需要的额外空间。（如果需要）
• 帧指针(Frame Pointer)：%rbp其指向当前栈帧的基地址（当前栈帧的“底”部）

栈帧使用时，进入函数时会分配一部分空间，通过call指令进行压栈操作；返回时则会释放空间，通过ret代码进行出栈操作。

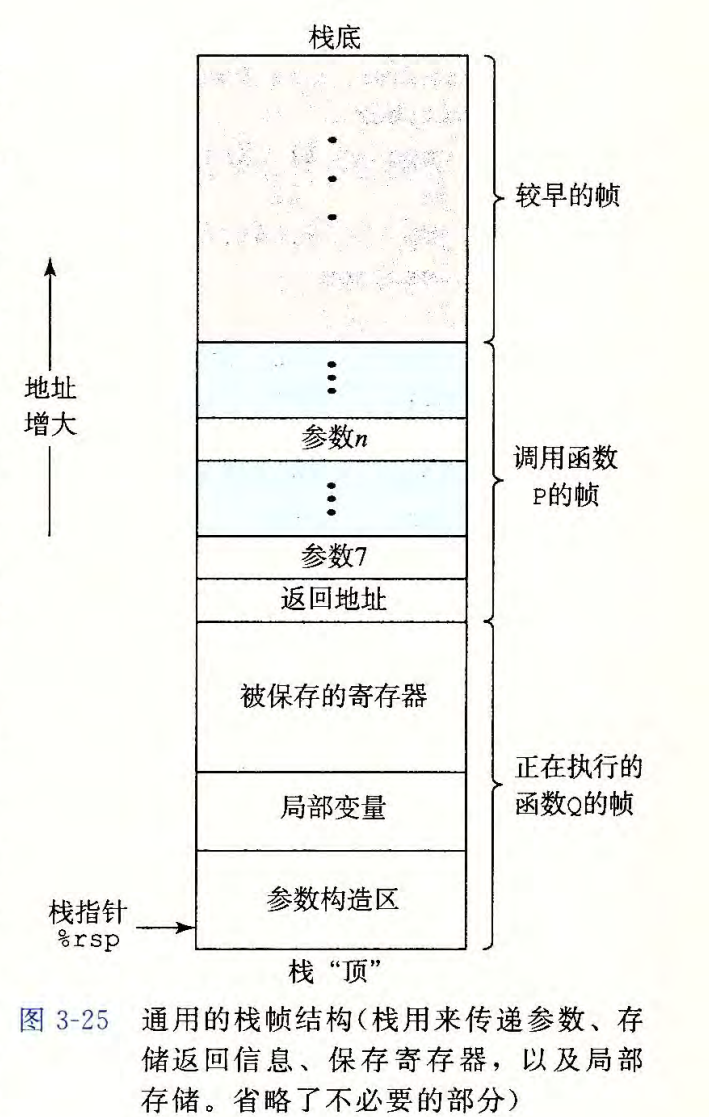

x86-64/Linux Stack Frame

在返回地址处，会有一个可选的帧指针%rbp。

example：

long incr(long *p, long val){
    long x = *p;
    long y = x + val;
    *p = y;
    return x;
}

incr:
    movq    (%rdi),%rax   # %rdi : p
    addq    %rax,%rsi     # %rsi : val, y
    movq    %rsi,(%rdi)   # %rax : x
    ret

如上是函数incr的代码和指令。现在我们来看call_incr函数：

long call_incr() {
    long v1 = 15213;
    long v2 = incr(&v1, 3000);
    return v1 + v2;
}

call_incr:
    subq $16, %rsp
    movq $15213, 8(%rsp)
    movl $3000, %esi
    leaq 8(%rsp), %rdi
    call incr
    addq 8(%rsp), %rax
    addq $16, %rsp
    ret

首先，第一行long v1 = 15213;生成了两条指令：

• subq $16, %rsp：对%rsp进行减法操作，在栈中分配了16字节空间；

• movq $15213, 8(%rsp)：将栈的前8字节分配给参数v1，剩余8字节（当前%rsp）未被使用。

leaq 8(%rsp), %rdi将v1的地址存放在%rdi中，作为指针（即*p）传入incr函数。

之后，通过call incr调用incr函数，并把v1也加到%rax上返回。

最后，addq $16, %rsp释放内存。

conventions

对于函数的调用关系，调用其他函数的函数称为调用者（caller）、被调用的函数称为被调用者（callee）。

管理寄存器的方法包括：Caller Saved和Callee Saved.

因此按照约定：

• %rax：caller-saved，存储返回值。

• %rdi,... , %r9：caller-saved，参数

• %r10, %r11：caller-saved，可以被任意函数修改的临时值

• %rbx,%r12,%r13,%r14：callee-saved，使用前必须存储其原值，并且在使用后恢复其值。

• %rbp：callee-saved，同上，也可作为帧指针。

• %rsp：callee-saved，%rsp的值在函数调用过程中可以改变（e.g. 分配栈空间或者回收栈空间），但在函数返回时，%rsp的值必须恢复到原始值。

Illustration of Recursion(递归示例)

我们以pcount函数的递归版本为例：

long pcount_r(unsigned long x){
    if (x == 0){
        return 0;
    }
    else{
        return (x & 1) + pcount_r(x >> 1);
    }
}

pcount_r:
    movl    $0, %eax
    testq   %rdi, %rdi
    je      .L6
    pushq   %rbx
    movq    %rdi, %rbx
    andl    $1, %ebx
    shrq    %rdi
    call    pcount_r
    addq    %rbx, %rax
    popq    %rbx
.L6:
    rep;    ret
